İdarə klapan

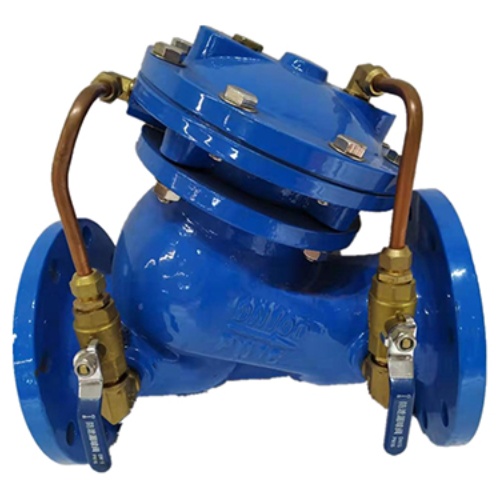

Çoxfunksiyalı bir nasos idarəetmə klapanı əsas bir valve və tənzimləyici klapan və qəbuledici sistemdən ibarətdir, ana klapan tipli klapan tipli və ya piston tipli ikiqat idarəetmə kamerası quruluşu, əsas qapağın idarəetmə funksiyasından daha çox artdı və yavaş açılış, tam açılış, yavaş Bağlanış və dayanma, bu, bir klapan və tək bir düzəlişlə nasos çıxışının çox funksiyalı nəzarəti həyata keçirir. Çoxfunksiyalı nəzarət.

Bu məhsul yüksək mərtəbəli su təchizatı sistemlərində və digər su təchizatı sistemində nasosun qarşısını almaq və azaltmaq və su çəkicinin boru kəmərini dayandırmaq, nasosu qorumaq və boru kəmərinin təhlükəsizliyini qorumaq üçün istifadə olunur. Nasos əməliyyatının avtomatlaşdırılmasını həyata keçirmək, əməyi asanlaşdırmaq və etibarlılığı azaltmaq, insanlar hidravlik klapan və elektrik klapanlardan istifadə edərək, monoblock klapanların bir sıra texniki inkişaflarından istifadə edərək, yavaş-yavaş, yavaş və bağlanan xüsusi və bağlanan hidravlik klapanların ortaya çıxması, avtomatik yavaş-yavaş qapı klapanları, ikiqat sürətli özünü bağlayan klapanlar klapan növləri.

Darvaza klapanı

Bu darvaza klapanı Adətən qapalı vəziyyətdədir, nasos başlayanda, qapı qapağı yavaş-yavaş açılır və nasos dayandırıldıqda, qapı qapağı tez bir zamandan sonra yavaş-yavaş bağlanır. Pompanın qapalı qapısı başlanğıc və qapalı qapının dayandırılması, nasos su çəkicinin açılmasına mane ola bilər və nasos su çəkicinin açılmasına, nasosun başladığı zaman motor yükünü azaltmağa, minimum şaft gücündə nasosun, ümumiyyətlə dizayn şaft gücünün yalnız 30% -ni dayandıra bilər. Qapı qapağının başqa bir funksiyası, qapının qapağı bağlandıqda, qapaq klapanları və naspa arasında quraşdırılmış klapan və nasoslar arasında quraşdırılmış klapan və nasoslar və nasoslar üçün təhlükəsiz giriş şərtləri və nasoslar üçün təhlükəsiz giriş şəraiti təmin edə bilər.

Klapan

Bu klapan Qəfil bir güc uğursuzluğunun səbəb olduğu su axınının qarşısını alır və geri çəkilmənin qarşısını alır. Nasosun qəfil bağlanması su çəkicinə meyllidir. Nasosun həndəsi baş hündürlüyü böyükdürsə, şiddətli su çəkicinin dərhal yüksək təzyiqi boru yırtığına və ciddi istehsal qəzalarına səbəb ola bilər.

Su çəkicini Eliminator

Su çəkic Eliminator, ötürmə sistemindəki mayelərin axını dayandırmağın və ötürmə sistemindəki mayelərin axını dayandırmağın zəruriliyi, məhvedici şok dalğalarının aradan qaldırılması üçün su şoku dalğası şoku yarada bilər, buna görə də qoruyucu bir məqsəd çalın. Beləliklə, ötürmə boru kəmərinin zədələnməsi metodunda su çəkicinin qarşısını almaq üçün tez-tez su çəkicinin çubuğunda quraşdırılmış nasos təzyiqindəki su borusu.

Üç içində bir qoruma: Çoxfunksiyalı idarəetmə klapanları qapı, yoxlama və su çəkicini aradan qaldırmaq funksiyalarını necə birləşdirir

Storaen’in idarəetmə valve, üç kritik funksiyanı birləşdirən, klapan arxa qapısının qarşısının alınması və su çəkicinin aradan qaldırılması ilə, kosmik qənaət dizaynına uyğun olaraq yoxlama Ənənəvi çox valve qurmalarını əvəz etmək üçün mühəndis, axın idarəetmə klapanız və su təzyiqinə nəzarət klapan həlləri, təhlükəsizlik və səmərəliliyi artırarkən boru kəmər sistemlərini sadələşdirir, yüksək mərtəbəli su təchizatı, sənaye nasos stansiyaları və kommunal şəbəkələr üçün ideal hala gətirir.

1. İnteqrasiya edilmiş qapı qapağı: dəqiq axın izolyasiyası

Bu çoxfunksiyalı idarəetmə klapanının nüvəsində, istismar və ya təcili bağlanmalar üçün etibarlı nəzarət / söndürmə nəzarətini təmin edən ağır bir qapı klapan mexanizmidir:

Tamburi keçid: Paralel bir qapı dizaynı (DN50-DN1400), enerji səmərəliliyində ənənəvi qapı klapanlarını tam açarkən minimum təzyiq itkisini (≤0.01mpa) və məhdudiyyətsiz axını təmin edir.
İkiqat oturacaq möhürlənməsi: Yumşaq rezin və ya metal-metal möhürlər (mediadan asılı olaraq), qalıq axını riskləri olmadan təmir zamanı izolyasiya edən nasos və ya boru kəmərləri üçün kritik olan baloncuk sərt bağlayın.

2. quraşdırılmış çek klapan: Avtomatik arxayın qorunması

Ayrı bir çek klapanına olan ehtiyacı aradan qaldırmaq üçün dizaynımız, axınları geri qaytardıqda dərhal geri çəkilən, nasosların geri axınından qoruyan bir bahar yüklü bir disk xüsusiyyətlərinə malikdir:

Aşağı çatlaq təzyiq dizaynı: Disk yalnız 0.05MPA-da açılır, aşağı təzyiq sistemlərində aşağı təzyiq sistemlərində aşağı təzyiqli sistemlərdə aşağı təzyiqli sistemlərdə, bağımsız çek klapanlarına nisbətən daha sürətli, 30% -ə qədər aşağı təzyiqli sistemlərdə aşağı təzyiqli sistemlərdə.
Parçaçlı müqavimət: Rasional klapan orqanı, möhür bütövlüyünü pozmadan kiçik bərk maddələrdən (məsələn, qum, miqyaslı) olan su üçün yararlı olan zibil yığımını azaldır.

3. Ətraflı Su Hammer Eliminator: Nəzarət olunan Bağlama Texnologiyası

Üçüncü inteqrasiya olunmuş funksiya, boru kəmərləri-su çəkicinin səssiz qatilinə ikili nəzarət kamerası sistemi ilə müraciət edir:

Yavaş-bağlama mexanizmi: Bir diafraqma və ya piston tipli idarəetmə palatası (istifadəçi seçilə bilən təzyiqə nəzarət klapan növləri) 3-120 saniyəlik bağlanmanı tənzimləyir, su çəkic zirvələrini ≤1.5x iş təzyiqinə basdırmaq (ənənəvi qurğular).
Üç mərhələli əməliyyat:
Yüksək sürətlə axını həbs etmək üçün əsas diskin (5-ci ildə 80% vuruş) sürətlə bağlanması;
Təzyiq artımlarını aradan qaldırmaq üçün pilot klapanın tədricən bağlanması (30-120 yaşdan yuxarı 20%);
Nasos bağlamaları zamanı geri axınının qarşısını almaq üçün qapalı vəziyyətdə avtomatik kilidləmə.

Maye nəzarət ehtiyaclarınıza uyğundur

Hündürmərtəbəli su paylama şəbəkəsi və ya bir sənaye soyutma sistemini idarə etmək, su nəzarət klapanımız və axın idarəetmə klapan növlərini müqayisə olunmayan çox yönlüliyi çatdırır. İnteqrasiya edilmiş dizayn yalnız istismarı asanlaşdırmır, həm də ayrıca klapanlar arasındakı uğursuzluq nöqtələrini aradan qaldıraraq sistem etibarlılığını artırır.

Storaen’in idarəetmə klapanının həllini təkmilləşdirin və boru kəmərlərinizi qorumaq, pompi həyatını genişləndirmək və tənzimləmə əməliyyatlarını genişləndirmək üçün bir möhkəm paketdə hazırlanmış üç kritik funksiyanın faydalarını yaşayın. Bu gün təzyiq idarəetmə klapan növlərini araşdırın və daha ağıllı maye idarəçiliyinin inteqrasiya edilmiş yeniliklə başladığını kəşf edin.

Diafraqm vs Piston Control Odaları: Çoxfunksiyalı klapanlarda təzyiq tənzimlənməsi üçün əsas texnologiyalar

Storaen’in idarəetmə klapan dizaynında, diafraqma və piston tipli idarəetmə kameraları arasındakı seçim dəqiq təzyiq tənzimlənməsi və axın nəzarətinə nail olmaq üçün vacibdir. İki əsas təzyiq idarəetmə klapan növü kimi, hər biri xüsusi sənaye ehtiyaclarına uyğun bənzərsiz üstünlüklər təklif edir – burada necə işlədikləri və harada etdikləri yerlərdə.

1. Diafraqma İdarəetmə kameraları: təmiz media üçün hamar, aşağı səs-küylü tənzimləmə

Su təchizatı, HVAC və aşağı hissəciklər sistemləri, diafraqma kameraları, təzyiqi hərəkətə çevirmək üçün çevik bir epdm və ya nbre membran istifadə edir:

Əməliyyat prinsipi: Yuxarıdakı təzyiq diafraqma üzərində hərəkət edir, klapan disk mövqeyini tənzimləmək üçün aşağıya doğru itələyir. Bir qayıdış baharı, minimal histeriz (tam miqyasın ≤1.5% -i) ilə çalınmayan axın modulyasiyasını təmin edən gücü tarazlaşdırır.
Əsas üstünlüklər:
Səmərəli və sızan-sülh: mediaya məruz qalan mexaniki möhür və ya hərəkətli hissələr, istismarı 20% azaltmaq və içməli su və ya əczaçılıq xətlərində çirklənmə risklərini aradan qaldırmaq.
Sakit Əməliyyat: Yumşaq membran, yüksək mərtəbəli binalar kimi səs-küyə həssas mühit üçün uyğun hala gətirərək, titrəmə həssas edir (əməliyyat zamanı səs-küy ≤65db).
Məhdudiyyətlər və Xüsusiyyətlər: 6.3MPA və temperatura qədər təzyiqlər üçün ən yaxşısı -10 ° C-80 ° C; Aşındırıcı mayelər üçün tövsiyə edilmir. Su təzyiqimizə nəzarət klapan və bələdiyyə tətbiqləri üçün axın idarəetmə klapan modellərində ümumi.

2. piston nəzarət kameraları: yüksək təzyiq, sərt media üçün ağır performans

Yüksək təzyiq, yüksək temperatur və ya hissəcik laden mayeləri (məsələn, çirkab suları, yağ) ilə əlaqəli sənaye prosesləri üçün, piston kameraları sağlam mexaniki nəzarət təmin edir:

Əməliyyat prinsipi: Bir silindrik bir piston (çuqun və ya 316l paslanmayan polad) hidravlik və ya pnevmatik təzyiqi xətti hərəkətə çevirir, yüksək torku olan valve gövdəsini (500n · m) ilə birbaşa hərəkət edir.
Əsas üstünlüklər:
Həddindən artıq təzyiq müqaviməti: sənaye qazan sistemləri kimi yüksək təzyiq ssenarilərində yüksək təzyiq ssenarilərində 10.0MPA və temperaturu 10.0MPA və temperaturu 150 ° C-ə qədər idarə edir.
Aşınma Dözümlülük: Sərt xrom örtüklü piston səthi qum, miqyas və ya çamurdan cızıqları, miqyasından və ya çamurdan, dağ-mədən və ya kimyəvi bitkilər üçün tənqidi olan aşındırıcı mühitlərdə 50.000-ci il dövründəki cızıqları qaşından, miqyasından və ya çamurdan təmin edir.
Dizayn qeydləri: Yanal hərəkətinin qarşısını almaq, oturacaq geyimi və möhürləmə dəqiqliyini qorumaq üçün cüt yönlü bir mexanizmə malikdir (sızma dəqiqliyi) (sızma ≤0.01%).

Diafraqma vs pistonu nə vaxt seçmək lazımdır?

Media növü: təmiz mayelər / qazlar üçün diafraqm; Çirkli mayelər, yüksək özlülük mediası (məsələn, yağlama yağı) və ya buxar üçün piston.
Nəzarət dəqiqliyi: Diafraqma daha indikləşdirmə təklif edir (0,5% qətnamə); Piston güc və davamlılığı prioritetləşdirir.
Sənayenin:
DİPHRAGM: Su paylanması, bina avtomatlaşdırılması (suya nəzarət klapan tətbiqləri).
Piston: Neft-kimya, elektrik enerjisi və ağır sənaye (proses boru kəmərləri üçün axın idarəetmə klapan növləri ilə birləşdirilmişdir).

Storaenin mühəndis mükəmməlliyi

Özelleştirmə seçimləri: Hər iki dizayn, hər iki dizayn, konfiqurasiya edilə bilən vuruş uzunluğu (25-300mm) və rəy sensorları (4-20mm) və rəy sensorları (4-20mma) və rəy sensorları (4-20mma) ilə (4-20ma) ilə uyğun gəlir.
Etibarlılıq yeniləmələri: Diafraqmalar göz yaşına uyğun Aramid möhkəmləndirmələri; Pistons, Sürtünməni ümumi modellərlə müqayisədə 30% azaltmaq üçün özünü yağlayan PTFE üzükləri daxildir.

Sisteminiz üçün düzgün seçim edin

Bir diafraqma və ya bir pistonun möhkəmliyinə ehtiyacınız olub-olmaması, Storaen’in idarəetmə klapan həlləri, unikal iş vəziyyətiniz üçün optimal təzyiq tənzimləməsini təmin edir. Bu əsas texnologiyaları başa düşməklə, səmərəliliyi artırmaq, azaltmaq və ən tələbkar sənaye standartlarına cavab vermək üçün ideal təzyiq idarəetmə klapan növünü seçə bilərsiniz. Mühəndislik təcrübəmizin maye idarəetmə sisteminizi necə yükləyə biləcəyini araşdırmaq üçün bu gün bizimlə əlaqə saxlayın.

İş prinsipi

(1) Nasos dayandırıldıqda, valve boşqabı, statik təzyiq altında və diafraqmanın yuxarı hissəsində qapalı plitə bağlanır.

(2) Nasos başladıqda, su təzyiqi aşağı paneldən aşağı kameraya ötürülür və əsas klapan plitəsi və yavaş bağlanış klapan plitəsi giriş ucu və alt kamerada su təzyiqinin altına yavaş-yavaş açılır.

(3) Giriş ucunun təzyiqi altında, klapan plitəsi maksimum açılış vəziyyətinə yüksəlir, açılış hündürlüyü axın sürəti ilə müəyyən edilir.

(4) Nasosun dayandığı an, axın sürəti və təzyiqlər birdən azalır və əsas valve boşqabının cazibə qüvvəsi altında sürüşməyə başlayır.

(5) Axın sürəti sıfıra yaxın olduqda, əsas klapan bağlanır, əsas valve boşqab su çəkicinin təsirini zəiflətmək üçün relyef çuxurlarına qalıb; Aşağı və yuxarı olan təzyiq fərqinin meydana gəlməsindəki əsas klapan, aşağı və yuxarı olan, klapan çubuğundan su təzyiqinin üst boşluğunun üst boşluğuna çevrilməsi üçün yuxarı boşluğunun üst boşluğuna çevrilməsi, bel boşluq içinə axıdılması üçün, yavaş bağlanan valve boşqabının bağlanmasını yavaşlatmağa başladı.

(6) Yavaş bağlanış klapan boşqabı drenaj çuxurunu tamamilə bağlayır və klapan nasosun ilkin vəziyyətinə qayıdır.

Əsas quruluş

Valvanın ümumi ölçüsü adi bir çek klapanına bənzəyir və əsas klapan və xarici aksesuarlardan ibarətdir. Bunların arasında əsas klapan valve orqanı, təzyiq plitə və diafraqma, böyük qapaq plitəsi, yavaş bağlanan klapan plitəsi, klapan oturacağı, gövdəsi və digər komponentlər daxildir. Yavaş bağlanış klapan plitəsi, çöp montajı ilə təzyiq plitə və diafraqma ilə bağlıdır, diafraqma klapan örtüyü və diafraqma oturacağı arasında basılır və diafraqmanın yuxarı və aşağı hərəkəti yavaş bağlanış klapan boşqabını yuxarı və aşağı sürür.

Valve gövdəsi böyük valve plakasının mərkəzi çuxurundan keçir, buna görə də böyük valve boşqabı müəyyən bir sıra daxilində klapan sapı boyunca sürüşə bilər. Normalda, ən böyük valve boşqab qapaq kreslosuna öz çəkisi ilə basdırılır ki, klapan qapalı vəziyyətdədir. Çoxfunksiyalı nasos idarəetmə klapan xarici aksesuarları klapan diaphraqası və qapağamı və çıxış borusunun hər iki tərəfində quraşdırılmışdır, birləşdirən diaphragm və birləşdirən boruların klapan inletindəki klapan inleti, filtrlər və xüsusi bir arxa klapan ilə təchiz edilmişdir.

Bağlantı borusunun çıxış tərəfindəki diafraqmanın və klapanın yuxarı boşluğu yalnız bir filtr və nəzarət klapan ilə təchiz edilmişdir. Böyük valve plakasının hərəkəti və mövqeyi əsas klapandakı yavaş bağlama klapan boşqabının klapanın iş vəziyyətindəki dəyişikliyi və bağlanışını müəyyənləşdirir. Valve-nin xarici aksesuarları və anda xarici aksesuarları və klapan təzyiqindən əvvəl və sonra boru kəmərləri yuxarı və alt palatalara bölünərək, böyük valve plaka və yavaş bağlama boşqabının hərəkətini idarə etmək üçün aksesuar vasitəsi ilə tənzimlənə bilər və bu, klapanın açılması və yavaş bağlanış vaxtını dəyişdirməsi üçün aksesuar vasitəsi ilə tənzimlənə bilər.

İşgüzar təzyiq

Bu tip çoxfunksiyalı nəzarət nasosu klapan tipi iş təzyiqi 1.0mpa, 1.6MPA, 2.0MPA, 6.4MPA, 10.0MPA, 10.0.0MPA, hərəkət təzyiqi 0-80-də media temperaturu, 0-80-ci illərdə tənzimlənə bilər Su çəkicinin 1,5 dəfədən azdır, iş təzyiqi, nominal kalibr DN50-DN1400. Təzyiq itkisi 0,01MPA-dan az olduqda, 2m / s olan boru kəməri axını sürəti, su çəkicinin pik dəyəri 1,5 dəfədən azdır, nominal kalibr DN50-DN1400.

Əsas quraşdırma ölçüləri: (vahid: mm)

Bir nəzarət qapağının funksiyası nədir?

Bir idarəetmə klapanı, bir sistem daxilində maye axınının əsas funksiyasına xidmət edən müxtəlif sənaye və istehsal proseslərində həyati bir komponentdir. Bu klapan, boru kəmərlərində, tanklarda və digər maye idarəetmə vasitələrində istənilən əməliyyat şərtlərinin qorunması üçün vacibdir. Bir idarəetmə klapanının funksiyasını başa düşmək mühəndislik, istehsal və proses idarəçiliyindəki mütəxəssislər üçün çox vacibdir.

Bir idarəetmə qapağının əsas məqsədi, müəyyən edilmiş parametrlər toplusuna əsaslanan maye və ya qazın axın sürətini modullaşdırmaqdır. Əlverişli bir idarəetmə və ya avtomatlaşdırılmış bir sistem ola biləcək bir nəzarətçidən olan siqnallarına cavab olaraq mövqeyini tənzimləməklə buna nail olur. Bu tənzimləmə əvvəlcədən təyin edilmiş həddə təzyiq, temperatur və axın sürəti kimi xüsusi proses dəyişkənliyini qorumağa kömək edir.

Nəzarət klapanları öz funksiyalarını yerinə yetirmək üçün müxtəlif mexanizmlərdən istifadə edir. Ümumi tiplərə, hər biri fərqli axın idarəetmə ssenariləri üçün hazırlanmış kürsü, top və kəpənək klapanları daxildir. Axın xüsusiyyətlərinə dəqiq nəzarət təmin etməklə, bir nəzarət qapağı, sənaye proseslərində səmərəliliyi və təhlükəsizliyin yaxşılaşdırılmasında mühüm rol oynayır.

Üstəlik, idarəetmə klapanlarının düzgün işləməsi sistemin fəaliyyətinə və etibarlılığına birbaşa təsir göstərir. Bu klapanlar düzgün işlədikdə, təzyiq artımı, axın qeyri-sabitliyi və sızmaları kimi məsələlərin qarşısını alırlar. Əksinə, nasazlaşma idarəetmə klapanları bahalı olaraq, təhlükəsizlik təhlükələri və güzəşt edilmiş məhsul keyfiyyətinə səbəb ola bilər.

Xülasə, bir nəzarət klapanının funksiyası müxtəlif tətbiqlərdə maye axının dəqiq və səmərəli tənzimlənməsini təmin etməkdir. Onların rolu optimal əməliyyat şəraitinin qorunmasında, enerji səmərəliliyinin artırılması və ümumi sistemin bütövlüyünü qorumaqda zəruridir. Beləliklə, effektiv idarəetmə klapan strategiyalarını anlamaq və həyata keçirmək hər hansı bir maye emal mühitində əməliyyat mükəmməlliyinə nail olmaq üçün vacibdir.

Nəzarət klapan növləri və tətbiqləri

Nəzarət klapanları, axın keçidinin yönəldilməsi ilə axın keçidinin ölçüsünün ölçüsünü dəyişərək mayelərin axınını tənzimləyən müxtəlif sənaye proseslərində zəruri komponentlərdir. Fərqli idarəetmə klapanlarının və onların tətbiqlərinin müxtəlif növlərini anlamaq sistem performansını optimallaşdırmaq və əməliyyat təhlükəsizliyini təmin etmək üçün vacibdir.

İdarəetmə klapanlarının əsas növlərindən biri əla boğmaq imkanları ilə tanınan dünyanın klapandır. Bu, idarə olunan axın üçün imkan verən və elektrik stansiyaları və kimyəvi emal bölmələri daxilində buxar, su və hava tətbiqetmələrində istifadə olunan bir sferik formalı bir bədənə malikdir.

Başqa bir ümumi tip, sürətli bağlanmaya görə xarakterizə olunan top klapandır. Bu klapan axını idarə etmək üçün fırlanan bir top istifadə edir və su təmizləyici qurğularda və neft və qaz boru kəmərləri kimi sıx möhürləmə və minimal təzyiqin azaldılmasını tələb edən tətbiqlərdə tez-tez istifadə olunur.

Kəpənək klapanları Ayrıca müxtəlif tətbiqlərdə yayımlanır, kənar və boğulma xidməti üçün hazırlanmışdır. Onların kompakt dizaynı və yüngül təbiəti onları HVAC sistemləri və su paylama şəbəkələri kimi geniş həcmli və yüksək axın tətbiqləri üçün uyğundur.

Həssas və cavab verməyə gəldikdə, elektromaqnit idarəetmə klapanları avtomatlaşdırılmış sistemlərdə geniş istifadə olunur. Bu klapanlar, idarə etmək üçün elektrik siqnallarını istifadə edir və suvarma sistemlərində və sənaye avtomatlaşdırma proseslərində tez-tez rast gəlinir.

Nəhayət, Globe-Style idarəetmə klapanları dəqiq axın tənzimlənməsinin zəruri olduğu kritik tətbiqlər üçün inkişaf etmiş performans təmin edir. Bu klapanlar tez-tez dəqiq nəzarətin paramount olduğu kimyəvi istehsal və neft emalı zavodları kimi ciddi mühitlərdə həyata keçirilir.

Xülasə, bir idarəetmə qapağının seçimi, tətbiqin xüsusi tələblərindən, o cümlədən axın xüsusiyyətləri, təzyiq damlaları və əməliyyat səmərəliliyindən asılıdır. Müxtəlif idarəetmə klapan növlərini və onların tətbiqlərini başa düşmək sistem etibarlılığını və səmərəliliyini əhəmiyyətli dərəcədə yaxşılaşdıra bilər, onları hər hansı bir sənaye prosesinin kritik bir tərəfi halına gətirə bilər.
