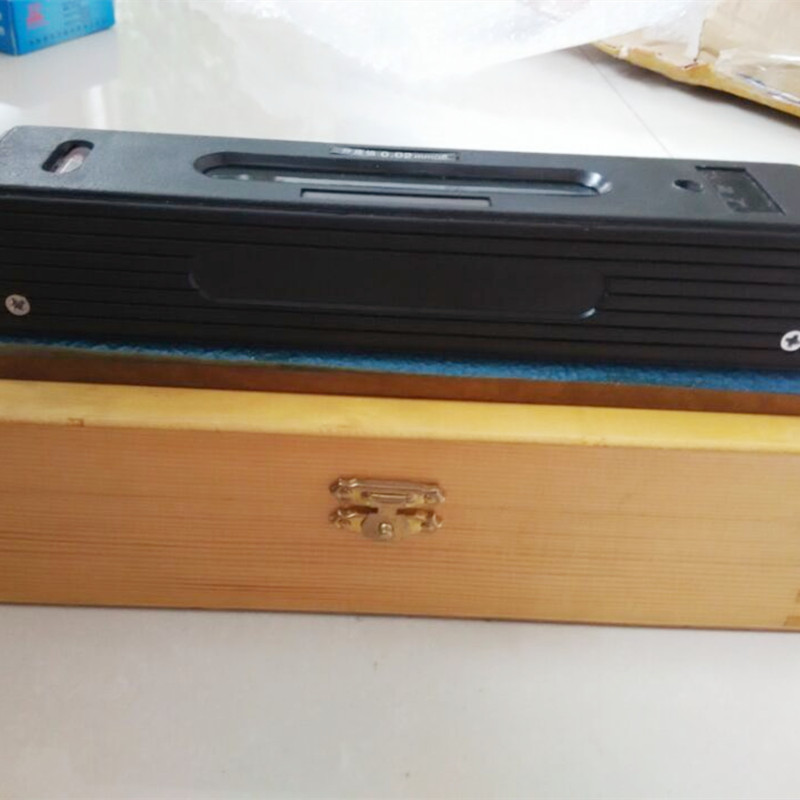

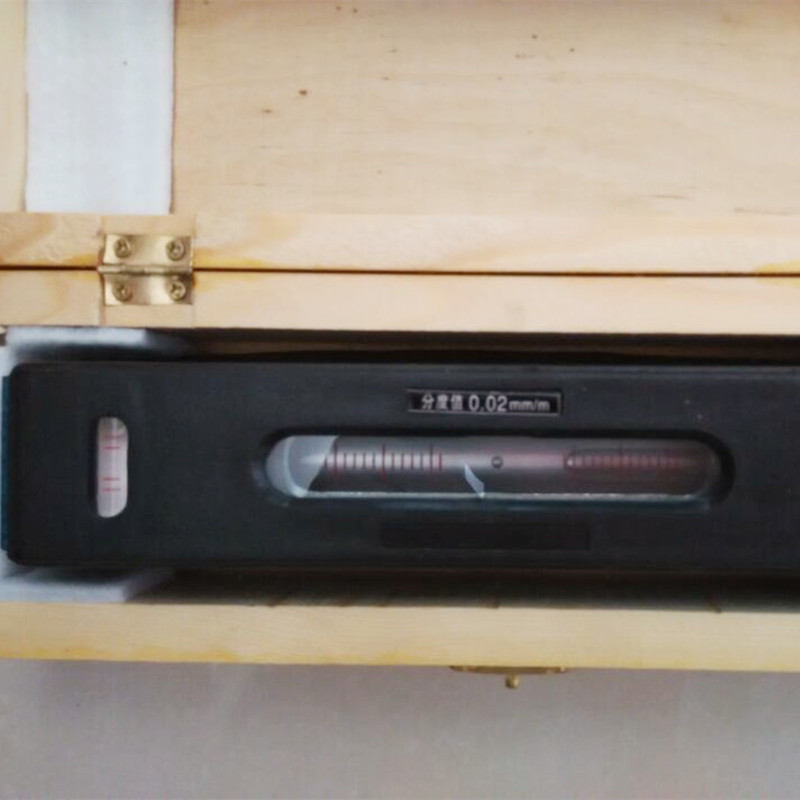

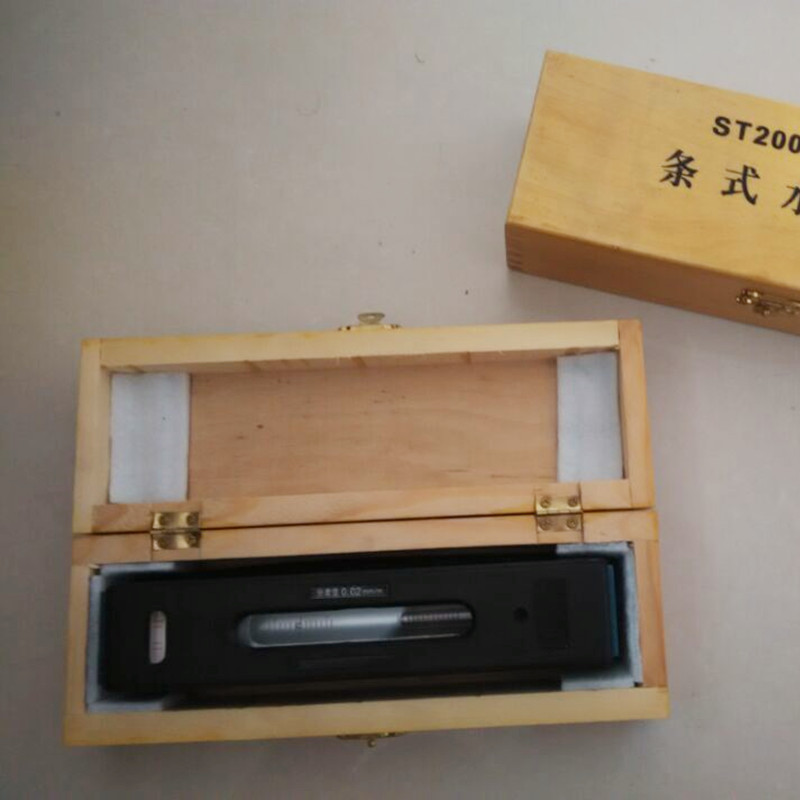

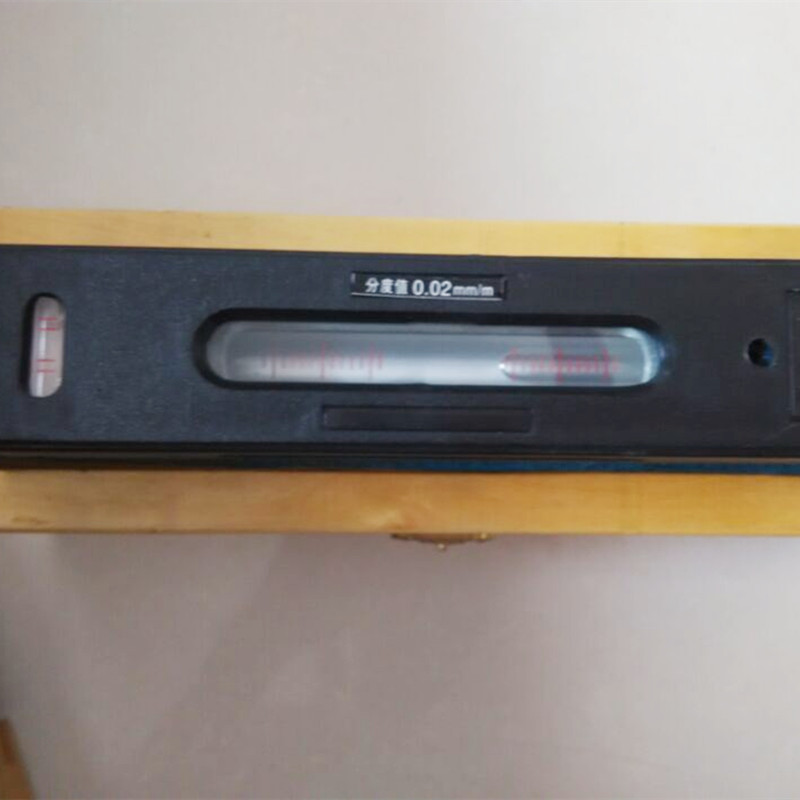

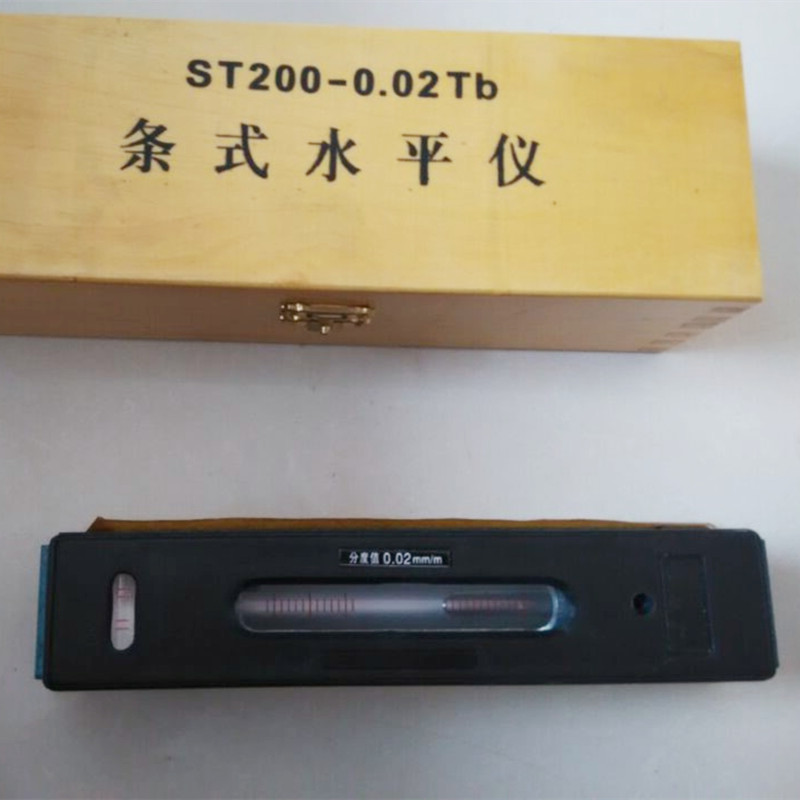

Bar səviyyəsi

• - Tənzimlənən əsas flaka 0.0002 "/ 10"
• - V-yivli baza.
• - Cross test flakonu ilə.
• - Möhkəm çuqun bədəni.
• - Daimi usta dəqiqlik səviyyələri ilə müqayisədə bu səviyyə daha mürəkkəb bir mühitdə hazırlanmış və istehsal edilmişdir.
•
• Məhsul nöqtələri və bar səviyyəsinin tətbiqləri: bir bar səviyyəsindən istifadə üçün tədbirlər:
• 1. Bir bar səviyyəsi ilə ölçmək üçün, ölçmə səthi, cızıqlar, pas və buruqlar kimi qüsurları yoxlamaq üçün ölçmə səthi diqqətlə təmizlənməlidir və qurudulmalıdır.
• 2. Bir bar səviyyəsi ilə ölçülür, sıfır mövqeyinin düzgün olub olmadığını yoxlayın. Dəqiq deyilsə, tənzimlənən səviyyədə tənzimlənməlidir və sabit səviyyədə təmir edilməlidir.
• 3. Bir bar səviyyəsi ilə ölçüldükdə, temperaturun təsiri qarşısını almaq lazımdır. Səviyyə içərisindəki maye temperatur dəyişikliklərinə əhəmiyyətli təsir göstərir. Buna görə əl istiliyinin, birbaşa günəş işığının və səviyyədə pis nəfəsin təsirinə diqqət yetirilməlidir.
• 4. Bir bar səviyyəsinin istifadəsi, oxunuşu paralaksın ölçmə nəticələrinə təsirini azaltmaq üçün şaquli səviyyə mövqeyində aparılmalıdır.
•

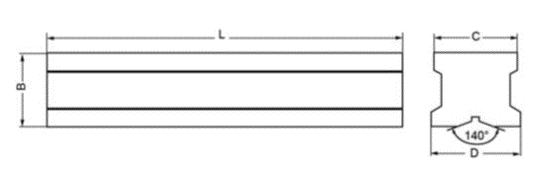

• Məhsul parametri


• Bar Səviyyə Gauge m bar Səviyyə Gauge Xüsusiyyət MM: Dəqiqlik: 0.02mm / m.

Bar səviyyəsi nədir? Çərçivə səviyyəsindən əsas fərqlər

​
Bir bar səviyyəsi düzlüyü, hizalanmanı və düz və ya silindrik səthlərdə düz və ya silindrik səthlərə – sənaye tətbiqləri üçün idealdır və ya silindrik iş parçaları (məsələn, boru kəmərləri, maşın valları) yoxlamaya ehtiyacı olan bir kompakt, xətti dəqiq bir vasitədir. Storaen-də, bar səviyyəmizdə, yuvarlaq səthlərdə etibarlı yerləşdirilməsinə və incə tiltarları aşkar etmək üçün bir dəqiqlik baloncuk flakonu (0.02mm / m-ə qədər) aşkar etmək üçün bir v-yivli bir baza ilə möhkəm bir çuqun bədəni və bir v-yivli bir toz bədənidir. Bəs bir çərçivə səviyyəsindən necə fərqlənir? Əsas fərqləri parçalayaq:​

1. Dizayn və quruluş​

Bar Səviyyə: Baza boyunca və bir və ya iki baloncuk flakon (üfüqi / şaquli) ilə bir v şəkilli bir yivli xətti, bir ox dizaynı Yüngül və portativ, sıx boşluqlar və ya yolda olan ölçmələr üçün mükəmməldir.​

Çərçivə səviyyəsi (məsələn, dəqiqlik çərçivə səviyyəsi): düz təyyarələrdə həm üfüqi, həm də şaquli ölçmələri dəstəkləyən çox işlənmiş iş səthləri olan düzbucaqlı, dörd tərəfli çərçivə (ön, arxa, yuxarı, yuxarı). Bulkier, lakin mürəkkəb, çox səthli yoxlamalar üçün daha çox yönlüdür.​

2. Ölçmə diqqəti​

Bar Səviyyə: Silindrik hizalanmada (məsələn, dəzgah bələdçilərinin, boru qurğularının düzlüyünü yoxlamaq) və tək təyyarəli düzlük. V-Groove, ölçmə zamanı sürüşmə sürüşməsini aradan qaldıran dəyirmi vallarla sabit əlaqəni təmin edir.​

Çərçivə səviyyəsi: Multi-ölçülü düzlük yoxlamalarında üstündür (üfüqi, şaquli, kasadlıq) maşın bazaları, tikinti çərçivələri və ya ağac emalı masaları kimi böyük düz səthlərdə üfüqi, şaquar). Onun dörd kənarı mürəkkəb bucaq və hizalanma tapşırıqları üçün istinad nöqtələri təqdim edir.

​
3. Dəqiq və tətbiq ssenariləri​

Hər iki vasitə yüksək dəqiqlik təklif edir (Storaen-də 0.02mm / m standart standart), lakin onların güclü cəhətləri fərqli istifadə hallarda yalan danışır:​

Silindrik komponentləri, dar relslər və ya kompakt bir vasitənin vacib olduğu yerlərdə işləyərkən bir bar səviyyəsindən istifadə edin.​
Düz səthləri ölçərkən, düzgün səthləri ölçərkən və ya seminarlarda, tikinti sahələrində və ya CNC maşınlarının qurulmasında eyni vaxtda üfüqi / şaquli rəylərə ehtiyac duyarkən bir çərçivə səviyyəsinə (xüsusən də dəqiq bir çərçivə səviyyəsinə) seçin.​

4. Hər iki kateqoriyada Storaenin təcrübəsi​

Storaen-də, möhkəm etibarlılıq üçün mühəndis çubuğun səviyyəsi – Onların çuqun orqanları korroziyaya və təsirlərə müqavimət göstərir, v-yoove mükəmməl silindrik uyğunluğu təmin etmək üçün dəqiq üyüdülüyə məruz qalır. Premium dəqiqlik çərçivəsi səviyyəsi seriyası, o cümlədən premym dəqiqlik səviyyəsi seriyası, funksiyalı təyyarə dərəcəli alüminium çərçivələri və iki səth dəqiqliyi üçün ikili-flakon sistemləri.​

Bir çubuğunun daşınmasına və ya bir çərçivə səviyyəsinin çox yönəldilməsinə ehtiyacınız varsa, Storaen-in sənaye dərəcəli vasitəsi, layihələrinizin tələbi və davamlılığını çatdırır. Tətbiqiniz üçün düzgün ölçmə həllini tapmaq üçün bu gün aralığımızı araşdırın.

Yüksək dəqiqlikli bar səviyyəsi: 0.02mm / m dəqiqlik spesifikasiyası

Storaen-də, bar səviyyəmiz seriyası, ən kiçik sapmanın da layihə müvəffəqiyyətinə təsir edə biləcəyi tapşırıqlar üçün sənayenin rəhbərliyi ilə təsdiqlənən 0.02mm / m dəqiqliyini təsdiqləyir. Bu spesifikasiya, vasitəçiliyimiz, sənaye, istehsal və texniki tətbiqetmələrdə kritik uyğunlaşdırma üçün standart təyin edərək, 1 metr uzunluğunda 0,02mm olan bir 0.02mm olan bir şey aşkar edir.​

1. Kalibrlənmiş baloncuk flakon texnologiyası​

Bar səviyyəmizin həssaslığımızın ürəyi, genişlənmə səhvlərini minimuma endirmək üçün optik dərəcəli şüşə və temperatur sabitləşdirilmiş maye ilə inşa edilmiş diqqətlə kalibrlənmiş baloncuk flakonudır. Hər bir flakon, 3 pilləli kalibrləmə prosesinə məruz qalır, bubble səthi mükəmməl üfüqi və ya şaquli olduqda mərkəzdə dayanır. Bu, hətta dəyişkən mühitlərdə də aydın, təkrarlanan oxunuşları təmin edən tahmin işlərini aradan qaldırır.​

2. dəqiq işlənmiş v-yivli baza​

Bar səviyyəmiz, mikron səviyyəli toleranslara qarşı mikro səviyyəli tolerans üçün bir v-formalı bir zəmini, maşın valları, borular və ya dəmir yolu bələdçiləri kimi silindrik səthlərlə aramsız kontaktı təmin edir. Groove’nin 120 ° açı və güzgü-bitirmə səthi (ra ≤ 0.8μm) sürüşmə və ölçmə uyğunsuzluqlarını aradan qaldırın, dəqiqliyin razılaşdırılmadığı dəyirmi iş parçalarında düzəldilməsi üçün ideal hala gətirir.

​
3. Sabit performans üçün möhkəm tikinti​

İsti ilə işlənmiş bir çuqun bədənində yerləşən, bar səviyyəmiz istilik genişləndirilməsi və mexaniki stressi, 10 ° C-dən 50 ° C-ə qədər temperaturda 0.02mm / m dəqiqliyi qoruyur. Qatı əsas dizayn sənaye maşınlarından, anti-korroziv emaye örtük, sərt seminar mühitlərində uzunmüddətli dəqiqlik üçün tənqidi olan yağ, soyuducu və nəmdən qoruyan, yağ, soyuducu və nəmdən qoruyur.​

4. dəqiq dəqiqlərin ən çox olduğu tətbiqlər​

CNC Machine Machine Dəzgah bələdçilərini konveyer rulonlarının və ya boru kəməri qurğularının düzlüyü yoxlamaq üçün yüksək dəqiqlikli bar səviyyəmizi ödəməyən etibarlılıq təmin edir. Mühəndislər və texniki işçilər üçün 0.02mm / m reytinqinə etibar edirlər:​

Maşın alətinin qurulması: iş parçasının qüsurlarının qarşısını almaq üçün mili uyğunlaşdırmanın təmin edilməsi​
Aerokosmik komponent yoxlaması: Təsdiqləmə silindrik hissə toleransları​
Ağır avadanlıqlara qulluq: Hamar bir iş üçün hidravlik silindrli valları kalibrləmə​

5. Storaenin dəqiqliyə dair öhdəliyi​

Hər bir bar səviyyəsində, ISO 17025 standartlarına uyğunluğunu təsdiqləyən izləyə bilən bir kalibrləmə sertifikatı olan fabrikimizi tərk edir. Hər bir aləti 12 ballıq keyfiyyətli bir yoxlamaya, o cümlədən düzlük testi, baloncuk sabitliyi yoxlamaları və temperatur velosipedinin, temperatur velosiped sürməsi, 0.02mm / m spesifikasiyasının ömrü boyu gerçəkləşməsinə zəmanət vermək üçün.​

Layihənizdə ölçmələr tələb olunduqda, nüfuzunuzu paylaşa bilərsiniz, 0.02mm / m dəqiqliyi yalnız bir spesifikasiyasız deyil, həssaslıq və bir vəd bir vəd.

Bar Səviyyə Proqramları: Ölçmə Silindrik İş Tərtibatı və V-Grooves ölçmək

Sənaye ölçməsində, bar səviyyəsində silindrik səthlər və qeyri-ixtisaslaşdırılmış dizaynların ümumi alətləri oyatdığı v-formalı strukturlar-rolları əhatə edən dəqiq tapşırıqlarda üstündür. Storaen-də, bar səviyyəmiz seriyamız, bu problemləri silindrik iş parçaları, dəzgah bələdçiləri və v-yivli komponentlər ilə işləyən mütəxəssislər üçün seçdiyiniz seçim halına gətirərək bu problemləri həll etmək üçün mühəndisdir.

1. Silindrik iş parçası və düzlük yoxlamaları

Bir bar səviyyəsinin müəyyənləşdirən xüsusiyyət-v-yivli baza, məsələn, dəyirmi səthlərlə etibarlı, sabit bir interfeys yaradır:

Maşın alətləri: CNC mili şaftları və ya konveyer rulonları ilə hizalanarkən, Storaen’in bar səviyyəsi, silindrin uzununa ox boyunca mikro pilləkaları (0.02mm / m) aşkar edərək minimal işləməni təmin edir. V-Groove’nin 120 ° açı və dəqiqlikli yerüstü səth (ra ≤ 0.8μm), silindrik həndəsə mükəmməl bir şəkildə, sürüşmə və ölçmə səhvlərini aradan qaldırır.

Boru kəməri qurğuları: Neft və qaz və ya sənaye boru kəməri sistemlərində, bar səviyyəmiz, axın zamanı boru seqmentlərinin düzlüyünü yoxlayır, axarın təsirsizliyi və ya struktur stresinə səbəb ola biləcək uyğunsuzluğunun qarşısını alır. Onun yığcam dizaynı, Bulkier alətlərinin çatmadığı yerlərdə asanlıqla sıx konduit məkanlarına uyğundur.

2. V-Groove komponenti kalibrləmə

Qurğularda, ölçü cihazlarında və dəmir yolu sistemlərində ümumi olan v-yivli quruluşlar – dəqiq bucaq və düzlük yoxlamaları tələb edir. Storaen’in Bar Səviyyə burada üstündür:

V-groove kvadratlığını sınamaq: Səviyyəni iki əks-qarşı v-yive boyunca yerləşdirmək (məsələn, maşın alətləri slaydları) bucaq sapmalarını hamar xətti hərəkət etmək üçün düzgün bir şəkildə təmin edir.
V-Rəhbər Dəmiryələri hizalanması: Avtomatlaşdırılmış istehsal xətlərində, bar səviyyəmiz V-rəhbər relsləri mükəmməl paralel olaraq paraleldir, hərəkət edən vaqonlarda aşınma və robot qolları və ya material işçiləri üçün mövqe dəqiqliyini təmin edir.

3. Avtomobil dəqiqliyi tapşırıqları

Dözümlülük mikronlarda ölçüldüyü sahələrdə:

Avtomobil Məclisi: PowerTrain quraşdırılması zamanı aləti, kamsaflar və krank mili təminatında spesifikasiya çərçivəsində hizalanır, bahalı performans problemlərinin xətti ilə uyğunlaşdırılmasını təmin edir.

4. Niyə Storaen Bar səviyyələri silindrik ölçmədə liderdir

Bar səviyyəmiz bu tətbiqlər üçün üç əsas üstünlükləri birləşdirir:

Sərt seminarlarda sərt seminarlarda sərt emalatxanalarda təsir və istilik dalğalanmalarına tab gətirir, illər ərzində ağır istifadə.
Optik-dərəcəli Bubble Flakonları: Qeyri-adi şəraitdə belə, birmənalı olmayan oxunuşları, aşağı işıq şəraitində, ölçmə müddətini ümumi səviyyələrə nisbətən 30% azaldır.
Tracleable kalibrləmə: Hər vasitə ISO 17025 sertifikatlı bir hesabatla gəlir, 0.02mm / m dəqiqliyi, kritik tapşırıqlar üçün beynəlxalq standartlara cavab verir.

Bir şaftın hizalanmasını və ya mürəkkəb bir sənaye qurğusunu idarə etməyinizdən asılı olmayaraq, Storaen’in Bar Səviyyə, silindrik iş parçaları və tolerantlıq içərisində v-yivli komponentləri saxlamaq üçün lazım olan dəqiq və davamlılığı təmin edir. İstehsalatda, ən kiçik əyrinin ən böyük fərqi yarada biləcəyi üçün dəyirmi səth ölçülməsinin bənzərsiz problemləri üçün nəzərdə tutulmuş vasitəyə etibar edin.
