Məhsul parametri
Mənşə yeri: hebei
Zəmanət: 1 il
Xüsusi dəstək: OEM, ODM
Marka Adı: Storan
Model nömrəsi: 2005
Məhsulun adı: 3D çevik qaynaq platforması materialı
Material: çuqun / polad
Tətbiq: Sənaye
Məsamə ölçüsü dözümlülük: ± 0.05mm
Səthi müalicə T: Səthi nitriding
Düzlük: 0.02mm / 1000mm
Kobudluq: ra1.6-ra3.2
Proses: CNC emal
Növ: Kalıplama mətbuatı
Sertifikat: ISO9001: 2008

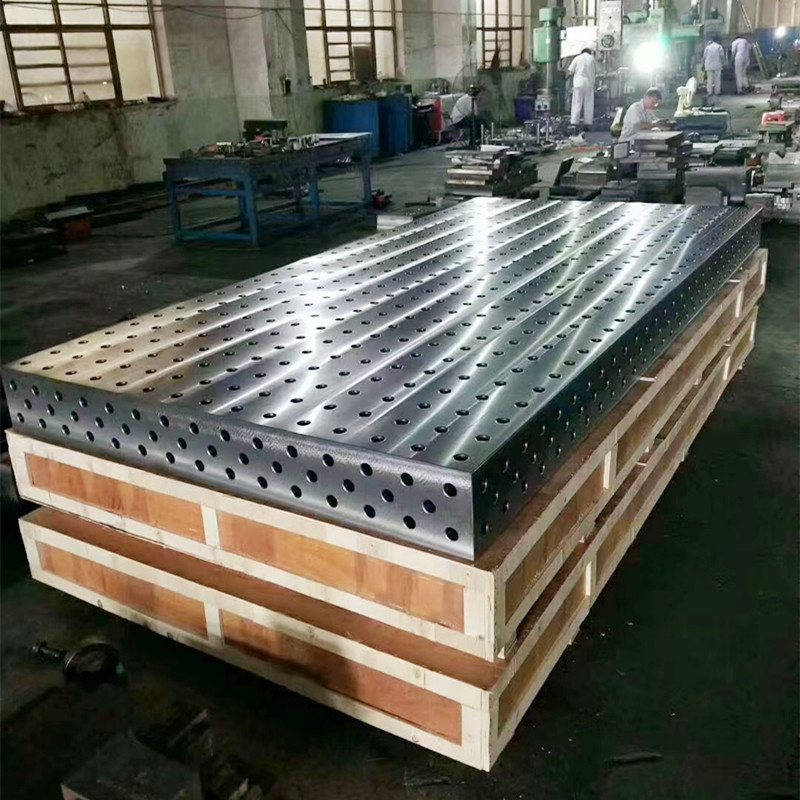

Qablaşdırma təfərrüatları: Aksesuarları olan əxlaqsız qutu 3D qaynaq masa
Satış bölmələri: tək maddə
Tək paket ölçüsü: 100x100x20 sm
Tək ümumi çəki: 5000 kq
Miqdarı (ədəd)) |
1 – 100 |
> 100 |
Qurğuşun vaxtı (günlər)) |
5 |
Danışıq olmaq |
3D qaynaq masası

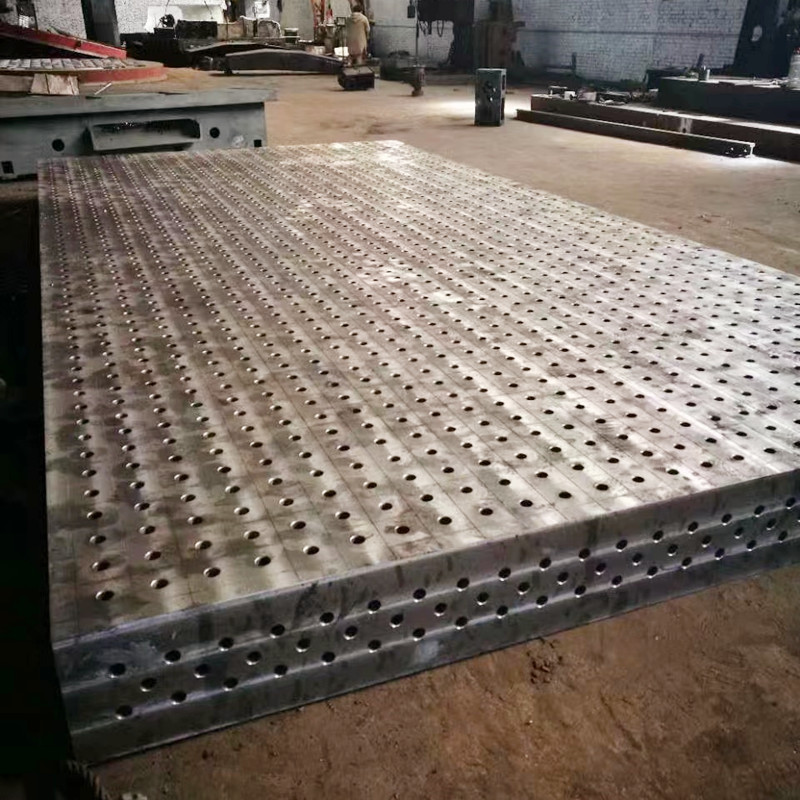

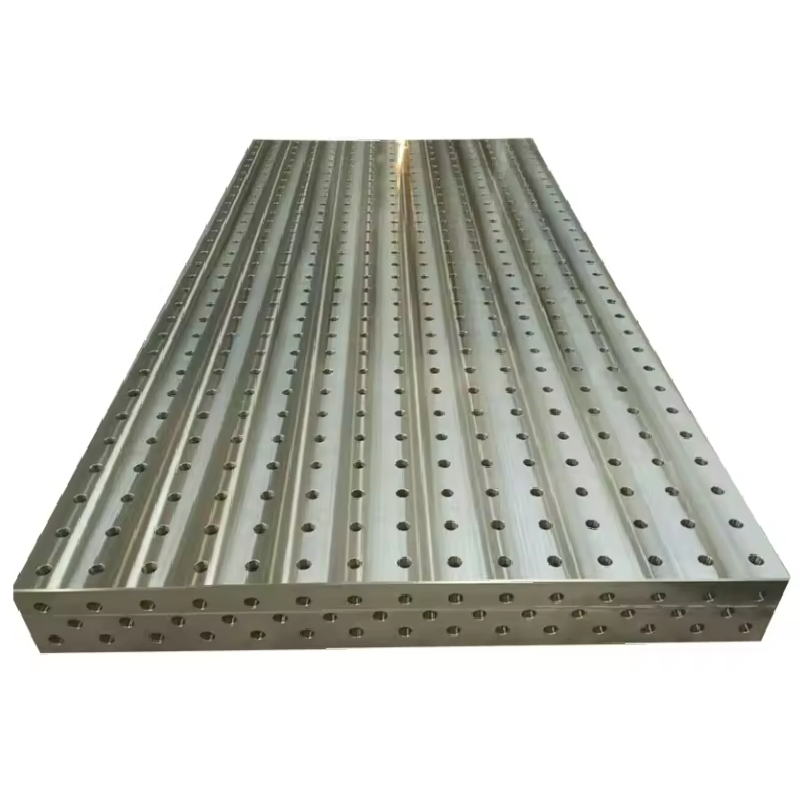

3D qaynaq platforması inkişaf etmiş bir qaynaq platforması, platforma
və dörd tərəfi 28 dəlikləri ilə paylanır, əlaqələndirmək üçün istifadə olunur
iş parçasının sürətli yerləşdirilməsi və sıxışmasına nail olmaq üçün 3D çevik qurğusu
qaynaqlanmaq lazımdır. 3D qaynaq platformasının üstünlükləri yüksək səmərəlidir,
yüksək dəqiqlik və aşağı qiymət. 3D qaynaq alət sistemlərinin dəsti əsasən ola bilər
Bütün müştəri qaynaq hissələrini məmnun edin.
Məhsul parametri
3D qaynaq masa xüsusiyyətləri |
|||||
D28 seriyası |
D16 seriyası |
||||
Nömrələmə |
xüsusiyyət |
ağırlıq |
Nömrələmə |
xüsusiyyət |
ağırlıq |
JM-D28-1010 |
1000*1000*200 |
380KG |
JM-D16-1005 |
1000*500*100 |
70KG |
JM-D28-1212 |
1200*1200*200 |
430KG |
JM-D16-1010 |
1000*1000*100 |
120KG |
JM-D28-1015 |
1000*1500*200 |
450KG |
JM-D16-1208 |
1200*800*100 |
120KG |
JM-D28-1020 |
1000*2000*200 |
600KG |
JM-D16-1212 |
1200*1200*100 |
170KG |
JM-D28-1224 |
1200*2400*200 |
850KG |
JM-D16-1015 |
1000*1500*100 |
180KG |
JM-D28-1520 |
1500*2000*200 |
880KG |
JM-D16-1515 |
1500*1500*100 |
270KG |
JM-D28-1530 |
1500*3000*200 |
1300KG |
JM-D16-1020 |
1000*2000*100 |
250KG |
JM-D28-2030 |
2000*3000*200 |
1800KG |
JM-D16-1224 |
1200*2400*100 |
350KG |
JM-D28-2040 |
2000*4000*200 |
2700KG |
|
|
|
Məhsulun icmalı
Aşağıdakıları seçdikdən sonra komponentlər təchiz edilə bilər:

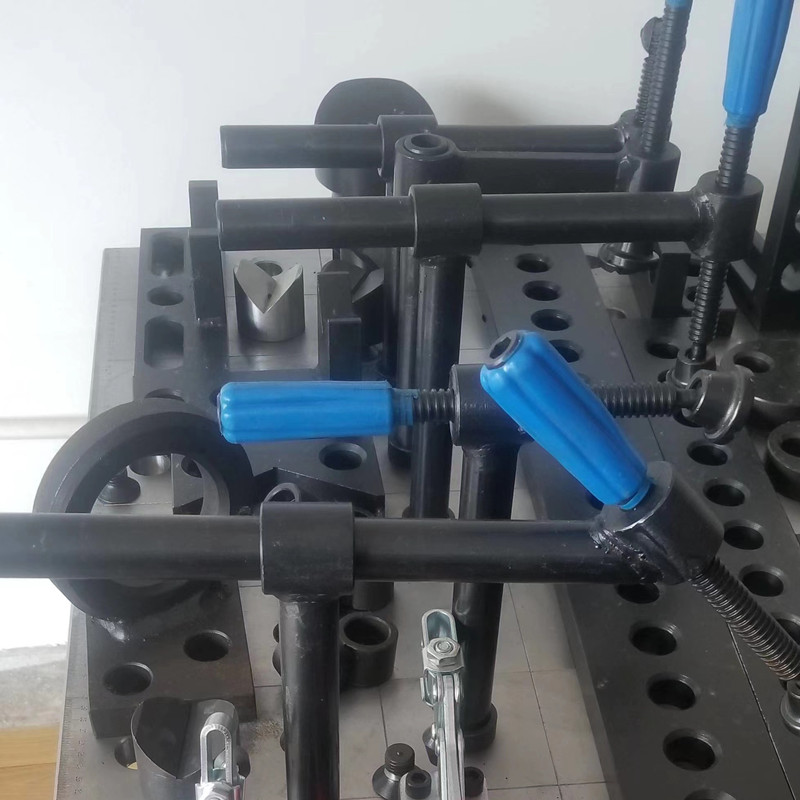

1, dəstək üçün alətlər: U şəkilli kub qutusu, L şəkilli kub qutusu, bucaq dəstəyi və bucaq ölçənləri
2, yerləşdirmək üçün ehtiyat hissələri:
3, sıxma və düzəltmək üçün vasitələr
4, iş parçasını kilidləmək üçün ehtiyat hissələri
5, köməkçi vasitələr
Xüsusiyyət
Dəstək: Tələbə görə ayaqları, polad çərçivə və hidrolik qaldırıcı qutu.
3D qaynaq platforması, xüsusən də qaynaqlı məhsulların istehsalı üçün hazırlanmış universal bir armaturdur; Qaynaq rahatlığı, rahatlıq və ənənəvi qaynaq metodlarından fərqli bir çoxu üçün istifadə olunur.
Üç ölçülü çuxur sistemi birləşməsi çevik qaynaq prosesi avadanlığı.
Üç ölçü: üç istiqaməti təmsil edir. Ümumiyyətlə, qurğular uzununa və şaquli istiqamətlər olmadan eninə. Platformanın iki istiqaməti var və dörd kənarını şaquli quraşdırma üçün üçölçülü birləşməyə nail olmaq üçün istifadə edilə bilər.
Deşik: Bu armaturun əsas xüsusiyyəti platformadan aksesuarlara qədər, ənənəvi iplər və ya t-yuvaları olmayan standart dəliklər var. Tez kilidləmə sancaqları ilə birlikdə montaj daha sürətli və daha rahat edilə bilər və yerləşdirmə əldə edilə bilər.
Birləşmə: Çünki bütün əlavələr əvvəlcədən hazırlanmışdır, onlar birləşdirilə və məhsulun ehtiyaclarına uyğun olaraq düzəldilə bilər.
Elastiklik: Yuxarıda göstərilən funksiyalarla, bütün avadanlıq dəsti məhsulun dəyişikliklərinə görə dəyişə bilər. Bir sıra qurğular bir sıra məhsulların və ya onlarla məhsulun ehtiyaclarını ödəyə bilər, məhsul tədqiqatı və inkişafı və sınaq hasilatı, maddi ehtiyatlar və maliyyə mənbələri və maliyyə mənbələri (ekoloji cəhətdən təmiz və aşağı karbonlu məhsullar) qənaət edir.
Qaynaq: Bu məhsul, xüsusi olaraq qaynaqlı məhsulların istehsalı üçün hazırlanmış universal bir armaturdur; Qaynaq rahatlığı, rahatlıq və ənənəvi qaynaq metodlarından fərqli bir çoxu üçün istifadə olunur.
3D qaynaq platformasında pas anti-pust astarı üçün əsas tələblər: dökümün səthinə yaxşı yapışma, yaxşı pas performansı, boya üst qatına yaxşı yapışma və asan tikinti və saxlama.
3D qaynaq masası seçərkən, qaynaq layihələrinizdə məhsuldarlığı və dəqiqliyi əhəmiyyətli dərəcədə artıran müxtəlif xüsusiyyətləri nəzərə almaq vacibdir. Yüksək keyfiyyətli 3D qaynaq masası optimal nəticələr əldə etmək üçün bütün fərqləri edə bilər. Budur axtarmaq üçün ən yüksək xüsusiyyətlər:

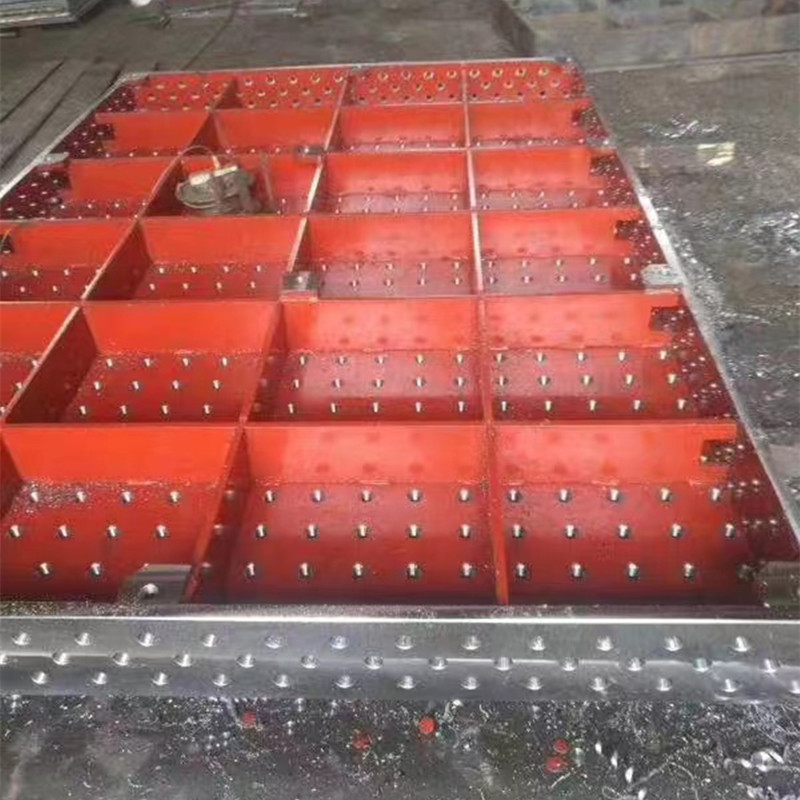

1. Sağlam tikinti: ağır yüklərə və qaynaq proseslərinin sərtləşməsinə qadir olan yüksək dərəcəli materiallardan möhkəm bir 3D qaynaq masası edilməlidir. Davamlı poladdan və ya çuqundan tikilmiş, uzunömürlülük və sabitliyi təmin edən masalar axtarın.
2. Modularity: Quraşdırmanızı düzəltmək və tənzimləmək qabiliyyəti çox vacibdir. Modul 3D qaynaq masası, kiçik əlavələr və aksesuarların inteqrasiyasını, kiçik miqyaslı mürəkkəb dizayn və ya böyük məclislər olub-olmaması, iş sahənizi uyğun layihələrə uyğunlaşdırmağa imkan verir.
3. Həssas emal: ən yüksək dəqiqliyə nail olmaq üçün, 3D qaynaq masasında səthlər və yuvalar dəqiq işlənməlidir. Təhlükəsiz sıxılmış çuxur və yuvaları olan bir şəbəkə nümunəsini təklif edən masalar axtarın, bu da iş parçaların təhlükəsiz sıxınmasını və yerləşdirilməsini asanlaşdırır.
4. Çox yönlü sıxma seçimləri: Effektiv sıxma həlləri qaynaq zamanı sabitliyi təmin etmək üçün vacibdir. Keyfiyyətli 3D qaynaq masası, çevik konfiqurasiyaya və müxtəlif formalarda və ölçüdə təhlükəsiz saxlama üçün imkan verən müxtəlif montaj nöqtələri və sıxacları təmin etməlidir.
5. Qurğularla uyğunluq: Seçdiyiniz 3D qaynaq masasının müxtəlif armatur sistemlərinə uyğun olmasını təmin edin. Bu uyğunluq, vaxtınıza qənaət edərək məhsuldarlığı artıraraq tez və effektiv şəkildə xüsusi qurğular yaratmaq qabiliyyətinizi artıracaqdır.
6. Səth təmizlənməsi: çirklənməyə və köhnəlmiş bir səth, bir qaynaq mühitində çox vacibdir. Təmiz bir iş səthini qorumağa kömək edən və süfrənin ömrünü uzatmağa kömək edən süfrə əleyhinə örtüklər və ya bitirmə ilə masalar axtarın.
Metal istehsal dünyasında, dəqiqliyə və dəqiqliyə nail olmaq, uğurlu layihələr üçün əsasdır. Qaynaqçılar üçün mövcud olan ən təsirli vasitələrdən biri də dəqiq 3D qaynaq masasıdır. Bu zəruri avadanlıq yalnız məhsuldarlığı artırmır, eyni zamanda hazır işin keyfiyyətini xeyli yaxşılaşdırır.
Həssas 3D qaynaq masası, hər bir layihənin xüsusi tələblərinə uyğunlaşdırılmış özelleştirilebilir quraşdırma imkanlarına imkan verən möhkəm bir çərçivə ilə hazırlanmışdır. Səth, adətən yüksək keyfiyyətli materiallardan hazırlanmışdır, qaynaq əməliyyatları zamanı davamlılığı və sabitliyini təmin edir. Bu sabitlik, yüksək dəqiqlik standartlarını qorumaq üçün çox vacib olan metal hissələrin işlənməsinin və ya təhrifinin qarşısını ala bilər.
Bir dəqiqlik 3D qaynaq masasından istifadə etmək üçün başqa bir əhəmiyyətli bir faydası, yerləşə biləcəyi inkişaf etmiş jigs və qurğulardır. Bu cədvəllərin çoxu, qaynaqçıların komponentləri etibarlı şəkildə sıxmağa imkan verən t-yuvalar və ya deliklərlə gəlir. Bu xüsusiyyət düzgün konfiqurasiyanı qorumaq vacib olan çoxölçülü layihələr üçün vacibdir. Nəticədə, tənzimləmə və səhvlər riski təmiz və dəqiq qaynaqlara imkan verən çox azaldılır.
Üstəlik, dəqiq bir 3D qaynaq masasının istifadəsi iş axını tənzimləyə və hər bir layihəyə sərf olunan vaxtı azalda bilər. Mütəşəkkil və səmərəli olan bir iş sahəsi təmin etməklə, qaynaqçılar quruluşdan daha çox işlərinin yaradıcı və texniki tərəflərinə daha çox diqqət ayıra bilərlər. Bu artan səmərəliliyi daha yüksək məhsuldarlıq səviyyəsinə və nəticədə müəssisələr üçün daha yaxşı gəlirlilikə səbəb olur.
Sonda, dəqiq bir 3D qaynaq masasına investisiya qoymaq, sənətkarlıqlarını artırmaq üçün axtaran hər hansı bir professional qaynaqçı üçün bir oyun dəyişdiricisidir. Sabitlik, özelleştiriliyi və səmərəliliyi təmin etmək qabiliyyəti ilə bu, yüksək keyfiyyətli və dəqiq qaynaq işlərini dəstəkləyən əvəzolunmaz bir vasitədir. Dəqiqləşdirilmiş 3D qaynaq masası istifadə edərək, qaynaq sahəsində təcrübəli bir mütəxəssis və ya bir təcrübəsiz olsanız, şübhəsiz ki, layihələrinizi növbəti səviyyəyə qaldıracaqdır.
Storaen’in 3D qaynaq masaları, iş parçası yerləşdirilməsi, qurğuların inteqrasiyası və çox oxlu qaynaq əməliyyatları üçün hazırlanmış çoxsaylı modul platformalar kimi, çox yönlü modul platformalarda xidmət edən, sənaye qaynaq istehsalında dəqiq və səmərəliliyi yenidən təyin edir. Qaynaq istehsal masalarının aparıcı bir provayderi olaraq, yüksək sərtliyi, özelleştirilebilir konfiqurasiyaları, özelleştirilebilir konfiqurasiyaları və sıfır qüsurlu qaynaq nəticələrini tələb edən müasir istehsal mühiti üçün təkrarlanan dəqiqlik və təkrarlanan dəqiqliyi birləşdirən həlləri təqdim edirik.
Nüvədə dəqiq yerləşdirmə
3D qaynaq masa dizaynımızın mərkəzində, ən yüksək səth və bütün dörd tərəfli panellərdə sıxacların, açıların və qurğuların aramsız qalıqları, bucaqları və qurğuların aramlanmasını təmin edən dəqiq işlənmiş deliklərin (D28 və ya D16 seriyalarının) beş tərəfli bir şəbəkəsidir. Bu grid sistemi (100x100mm və ya 50x50mm aralığı), avtomobil şassisi çərçivələri, aerokosmik mötərizələr və ya ağır maşın hissələri kimi mürəkkəb komponentləri uyğunlaşdıran tahmin işlərini aradan qaldıraraq fövqəladə dəqiqliyi təmin edir. Nəticə? Ardıcıllığın müzakirə olunmayan kütləvi istehsal üçün tənqidi, mühakimə və səhv düzəlişlərini 60% azaldır.
Müxtəlif istehsal ehtiyacları üçün modul rahatlıq
Qaynaq fab masalarımız uyğunlaşma üzərində inkişaf edir:
Multi-platformanı inteqrasiya: Standart ölçülər (1000x1000mm 2000x4000mm), sürətli kilidli sancaqlar istifadə edərək, böyük ölçülü layihələr üçün uzadılmış iş səthləri yaradaraq – gəmiqayırma və ya kənd təsərrüfatı avadanlıqları üçün idealdır.
Alətsiz armatur dəyişiklikləri: geniş çeşidli qaynaq aksesuarları (U-bloklar, t-yuvalar, maqnit sıxacları) ilə uyğundur, masa müxtəlif işlər arasında sürətli yenidən qurulmasına, ənənəvi sabit mövqe masaları ilə müqayisədə 50% arasındakı sürətli yenidən qurulmasına imkan verir.
Ağır yükləmə qabiliyyəti: HT300 CAST IRON və ya Q345 Çelikdən çəkilmiş bu cədvəllər, bu cədvəllər, hətta ən böyük sənaye komponentlərini hətta bir ekskavator qolu qaynaq və ya kran quruluşu üçün olmalıdır.
Sənaye tətbiqləri: Həssaslıq məhsuldarlığına cavab verir
Avtomobil sənayesi
Avtomobil bədən çərçivələrini toplamaq üçün qaynaq istehsal masası kimi istifadə edin, yer keyfiyyət standartlarına uyğun olaraq ± 0.1mm daxilində ləkə ilə uyğunlaşdırın. Süfrə əleyhinə örtük seçimi səthi qaynaq zibilindən qoruyur, yüksək həcmli istehsal xətlərində xidmət həyatını uzadır.
Aerokosmik və müdafiə
Cədvəlin istilik sabitliyi (minimal genişlənmə altında minimal genişlənmə) və düzlüyü (0.02mm / 1000mm) və düzlüyü (0.02mm / 1000mm) uzatma sapmasının qarşısını alan yüngül alüminium alüminium ərintisi (məsələn, təyyarə mühərriki qurğuları) uydurma üçün kritikdir.
Ağır maşın və avadanlıqlar
Xüsusi armatur qurğuları vasitəsilə tək formalı iş parçaları qəbul edən sağlam tikinti və modul dizaynı sayəsində bolldozer çərçivələri və ya sənaye nasosu qabları üçün həll yolu.
Niyə Storaen 3D qaynaq masaları yola səbəb olur
Core funksiyalarından kənarda, masalarımızın xüsusiyyəti:
Səthi Finish Mükəmməlliyi: Yerüstü bir səth (RA1.6-RA3.2), isteğe bağlı nitriding müalicəsi isə aşındırıcı qaynaq mühitində aşınma müqavimətini artırır.
Qlobal Standard Uyğunluq: ISO 9001 və JB / T7974-99-a sertifikatı, 3D qaynaq masalarımız, sərhədlərarası layihələrdə dinclik təmin edən beynəlxalq istehsal standartlarının ciddi tələblərinə cavab verir.
Qaynaq prosesinizi Storaen ilə qaldırın
Kütləvi istehsal üçün prototipləmə və ya geniş miqyaslı 3D qaynaq masası üçün kompakt qaynaq fab cədvəlinə ehtiyacınız varsa, Storaenin həlləri müasir uydurmada qabaqda qalmaq üçün tələb olunan dəqiqliyi, davamlılığı və rahatlığı təmin edir. Quraşdırma vaxtını minimuma endirməklə, armatur uyğunluğunu artırır və təkrarlanabilir dəqiqliyi təmin edir, masalarımız, daha yaxşı, daha sürətli və müqayisə olunmayan inamla komandanızın tənzimlənən, səhv-meylli bir iş axınına çevrilən bir şəkildə qaynaqlanır.
Storaen’in 3D qaynaq masaları, hər bir qaynaq uydurma ehtiyacı üçün çox yönlü, dəqiqliyi və uyğunluğu maksimum dərəcədə artırmaq üçün hazırlanmış hərtərəfli aksesuar sistemi və uyğunlaşdırılmış xüsusi həllər ilə tamamlanır. Unikal layihələr üçün sürətli quraşdırma və ya sükan modifikasiyaları üçün standart komponentlər tələb etsəniz, təkliflərimiz, müasir istehsalın tələbi tələblərini qarşılamaq üçün qaynaq uydurma cədvəlinizi yüksək ixtisaslaşdırılmış iş stansiyasına çevirir.

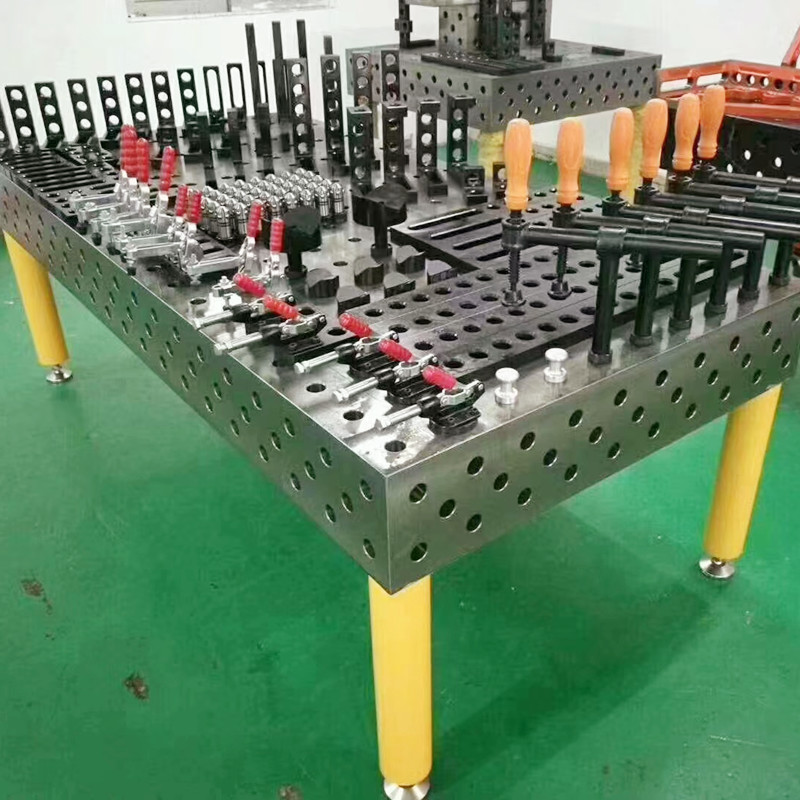

Sürətsiz inteqrasiya üçün modul aksesuar ekosistemi
Plug-and-oyun aksesuarlarımız, sürətli konfiqurasiya dəyişiklikləri və optimallaşdırılmış iş axını təmin edən qaynaq fab cədvəlinizin funksionallığını artırır:
Dəstək və düzəldmə vasitələri: Tənzimlənən polad ayaqları anti-titrəmə yastıqları olan, qeyri-bərabər dükan döşəmələrində sabit quraşdırma təmin edir.

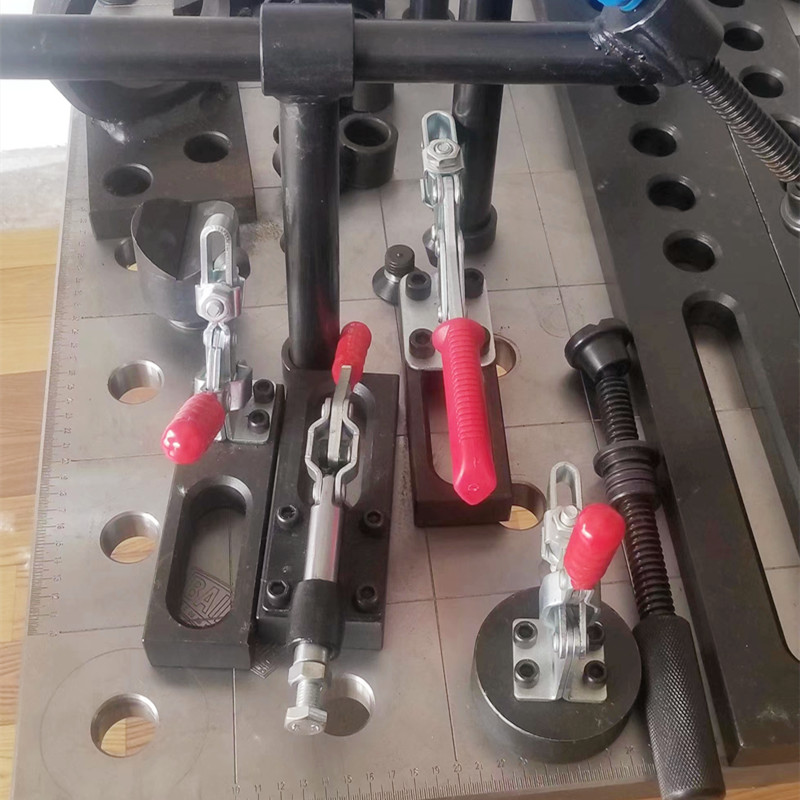

FIXTURG & CLAMPING həlləri: Bir sıra maqnit sıxacları, keçid sıxacları və U-bloklar (D28 / D16 deşikli çuxur sistemləri ilə uyğundur), sürətli buraxılış mexanizmləri ilə 40% azaldılması ilə bütün formalar və ölçülərin iş parçalarını təmin edin. Bucaqlı mötərizələr (0-90 ° Tənzimlənən) və robot qolları və ya aerokosmik trusses kimi mürəkkəb məclislər üçün kritik olan çox oxlu hizalanmada, dəqiqliklər köməyi.
Təhlükəsizlik və Müdafiə Əlavələri (Süfrəyə Qarşı Çubuqlar) və Çıxarıla bilən sıçrayışlılar
Xüsusi həllər: Görmə qabiliyyətinizə işlənmişdir
Təchiz olunan ölçülər və konfiqurasiya
Standart ölçülər (1000x1000mm-dən 2000x4000mm), xüsusi uzunluqlarda, genişliklər və yüksəkliklər daxil olmaqla, o cümlədən böyük platformalar (5000x3000mm) daxil olmaqla 3D qaynaq masalarını hazırlayırıq. Düzbucaqlı olmayan formalar (dairəvi, L şəkilli) və resesse montaj sahələri istehsal xəttinizə sorunsuz inteqrasiyasını təmin edən ixtisaslaşdırılmış maşın və ya avtomatlaşdırılmış qaynaq robotlarını yerləşdirin.
Dəqiq işlənmiş xüsusiyyətlər
Çuxur Sistemi Özelleştirme: Çuxur boşluğunu tənzimləyin (məsələn, hibrid ızgaralar üçün 75x75mm) və ya metrik / imperial iplik növlərini (m12, ½ "-13 akt) uyğunlaşdıran maksimum qurğulara uyğunlaşdırın, adapter plitələrinə ehtiyacını aradan qaldırın.
Səth müalicələri: Sərtliyi artırmaq və ağır tətbiqlərdə aşındırıcı aşınmalara müqavimət göstərmək üçün yer bitiricilərindən (ra1.6 standart istifadə üçün) və ya super bitmiş səthlərdən (ra0.8, metrologiya-sinif hizalanması üçün) seçin.
Sənayenin xas olan dəyişikliklər
Avtomobil: Yüksək sürətli avtomobil hissəsi qaynaq hüceyrələri üçün ideal olan konveyer kəmərləri üçün inteqrasiya olunmuş T-yuvaları.
Aerokosmik: Alüminium ərintisi zamanı həssas NDT (dağıdıcı olmayan test) avadanlıqlarına müdaxilənin qarşısını almaq üçün qeyri-maqnit paslanmayan poladdan əlavə.
Dəniz: Dəniz qurğusu komponentləri üçün dəmir künc mötərizələri ilə cütləşdirilmiş, epoksi ilə örtülmüş altlıqlar, Dəniz qurğusu komponentləri üçün möhkəmləndirilmiş künc mötərizələri ilə birləşdirilmişdir.
Sürətli dönüş və qlobal dəstək
Fond aksesuarları: 24 saat ərzində 24 saat ərzində ən çox sıxaclar, ayaqları və düzəldici alətlər gəmisi, istehsal xətti düzəlişləri üçün minimum azalma təmin edir.
Xüsusi Qurğuşun Times: Standart xüsusi masalar (mürəkkəb olmayan dizaynlar) 15-20 gün ərzində, rəsmləri və material seçimlərini təmizləmək üçün xüsusi mühəndislik dəstəyi ilə (məsələn, paslanmayan poladdan paslanmayan polad) çatdırılır.
Sertifikatlaşdırılmış keyfiyyət: Bütün xüsusi 3D qaynaq masaları, daha aydın keyfiyyətə nəzarət üçün ISO 9001 uyğun kalibrləmə hesabatları ilə müşayiət olunan sərt düzlük testi (0.02mm / 1000mm) və yük daşıyan doğrulama keçir.
Qaynaq fab cədvəlinizin tam potensialını açın
Storaen’in aksesuar sistemləri və xüsusi həlləri ilə qaynaq istehsal masası bir iş çubuğundan daha çox olur-bu yenilik üçün genişlənə bilən bir platforma olur. Dərhal məhsuldarlıq qazancı və ya təməlqoyma layihəsi üçün tam xüsusi 3D qaynaq masası üçün rahat olmayan komponentlərə ehtiyacınız olub-olmaması, komandamız, görmə qabiliyyətinizə uyğun həlləri çatdırmaq üçün istehsal çevikliyi ilə mühəndislik ekspertizasını birləşdirir. Qaynaq əməliyyatlarınızı birləşdirən aksesuarları və tənzimləmə, çünki uydurma, dəqiqliyi hər şeydir və bir ölçü heç vaxt uyğun deyil.
Məhsul məzmunu
Tez-tez istifadə olunan anti-pas asteri yağ boyasıdır. Təbii qatran boyası. Asfalt boyası. Fosfatik boya və s. Onların performans və tətbiq sıra dəyişir. Qaynaqlanmış düz boşqab təmizləndi. Yoxlamadan keçdikdən sonra. Adətən, əleyhinə pas boyasımonsuz səthlərdə və ya bütün səthlərdə tətbiq olunur. Müraciət edərkən diqqətlə başa düşülməlidir ki, qaynaq düz plitələrinin seçilməsində və istehsalında əl rəssamlığı prosesi ümumiyyətlə sadədir. İqtisadi cəhətdən rahat və bir parça tökmə istehsalı üçün uyğundur.
